O plano inclinado é interrompido pelo terraço recortado na cobertura. As linhas do metal acentuam a geometria do telhado.
- Material
- Painel metálico sandwich
- Tonalidade
- Cinzento escuro
Habitação bifamiliar · Valongo, Portugal
Uma arquitetura.Duas formasde habitar.
LD38 Uma casa desenhada pelo lugar.
01 — O lugar
334,70m²
Um lote estreito e profundo, entre a rua e um jardim a nascente. O terreno desce quase três metros da frente para o tardoz.
02 — Os níveis
4pisos
Cave, rés do chão, primeiro andar e vão do telhado, da cota 189,50 à 202,55. A casa acompanha o declive em vez de o esconder.
03 — As frações
2frações
Duas habitações independentes sob a mesma volumetria, com entradas próprias a partir da rua.
04 — Explorar
Descubra as fachadas e continue para rodar o exterior livremente.
O projeto · Rua Padre Ricardo Marques dos Santos
Escala, luz e continuidade. Uma casa que acompanha a inclinação do terreno e articula interiores, varandas e um terraço na cobertura, com duas vidas independentes debaixo do mesmo telhado.
0m²
Área real do terreno
0m²
Implantação
0m²
Construção, com cave
0frações
Habitação bifamiliar
Arquitetura: Pedro Marques dos Santos. Visualizações ilustrativas elaboradas a partir do projeto; consulte as notas de validação.

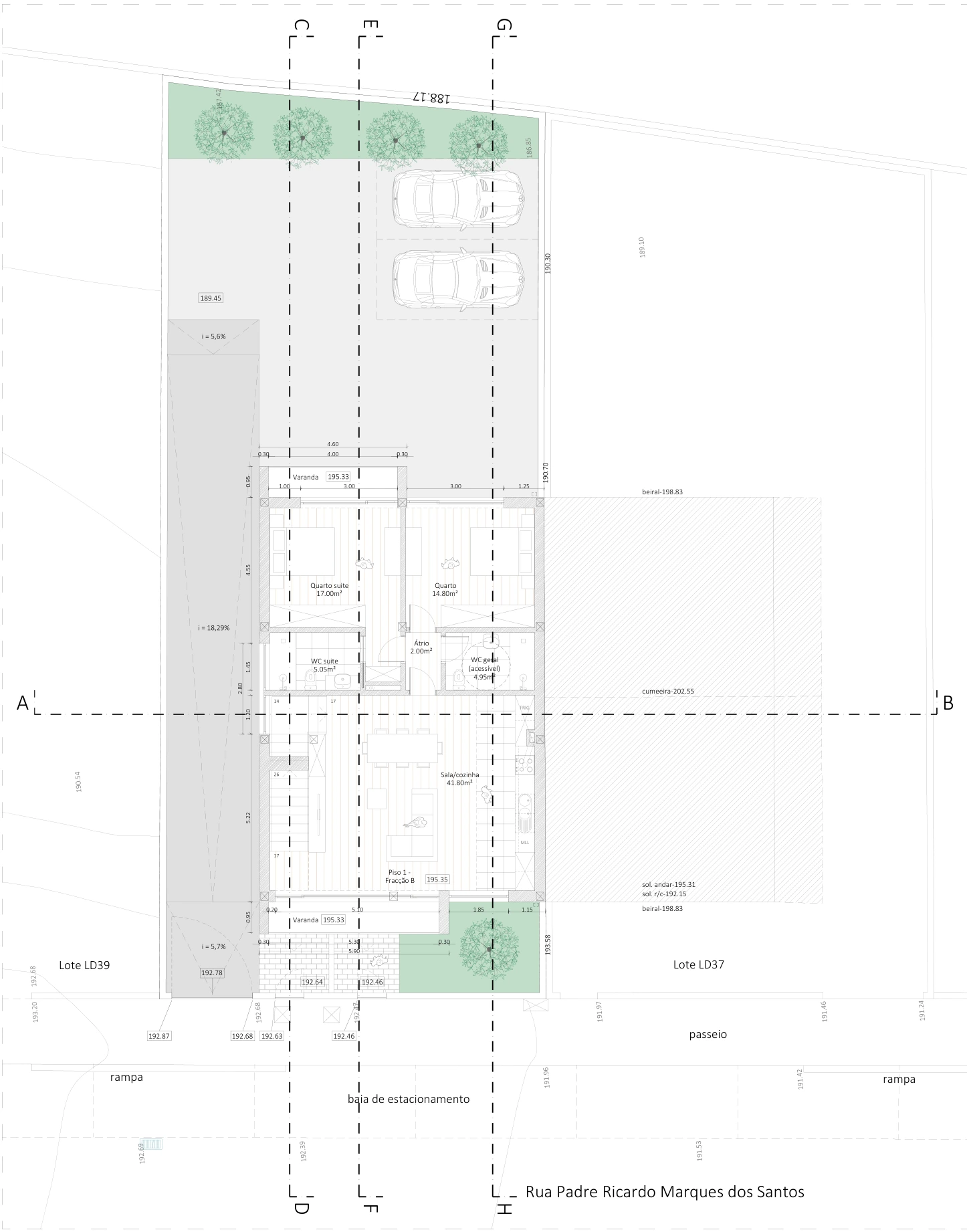

01 / O traço do projeto
Uma casa,
traço a traço.
Primeiro, o lugar. Depois, a forma de o habitar. Acompanhe o desenho a ganhar contorno, espaços e pormenores nas plantas originais do arquiteto.
Pedro Marques dos Santos
Projeto de arquitetura · abril de 2026
02 / O exterior
Uma casa, muitos
pontos de vista.
O projeto na sua envolvente: a casa contígua, os terrenos abertos e o bairro de Valongo. Imagens reconstruídas a partir do modelo e das referências do local.
- 01
Chegada
O volume cinzento claro insere-se na frente da rua, encostado à habitação existente.

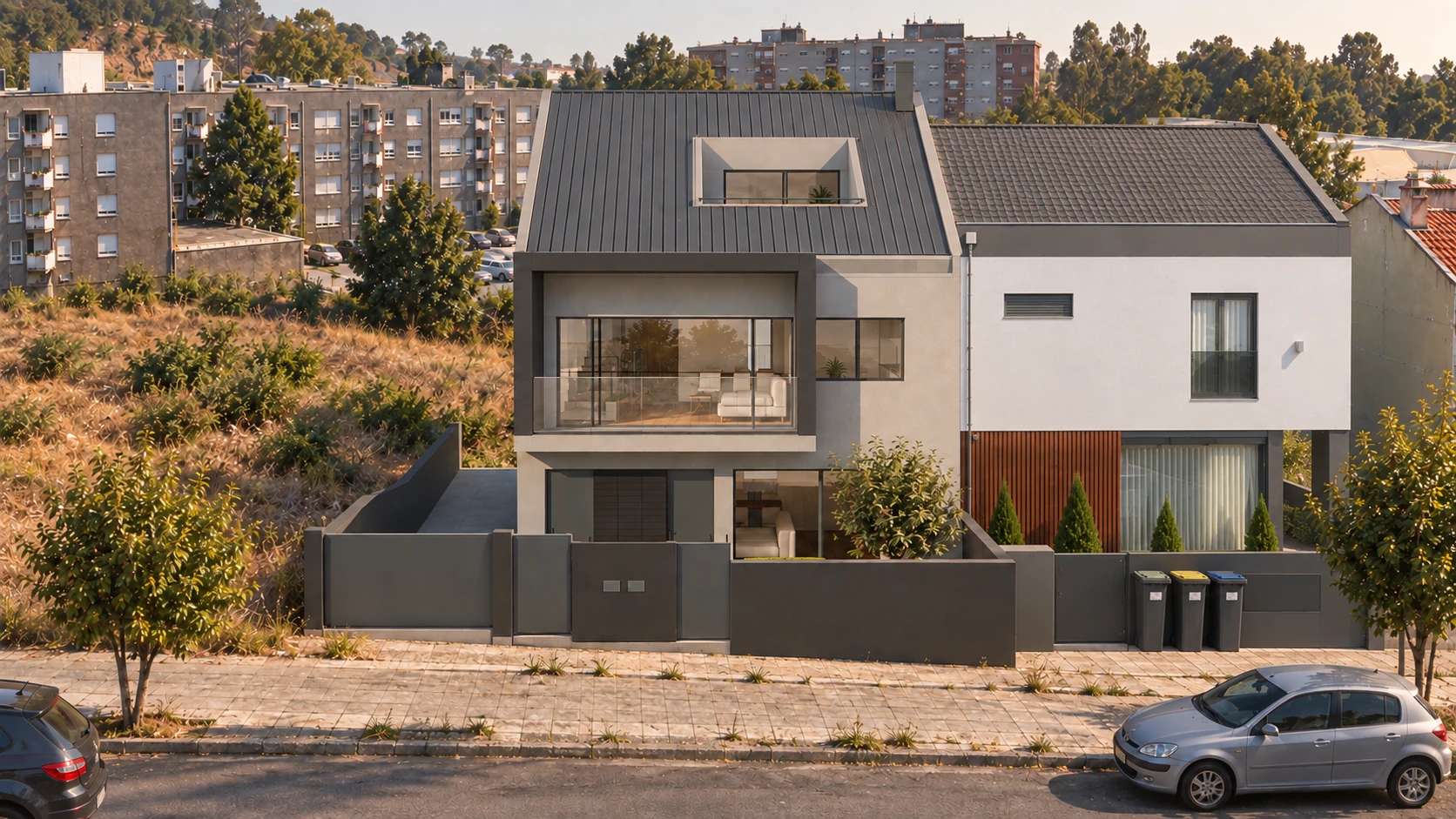

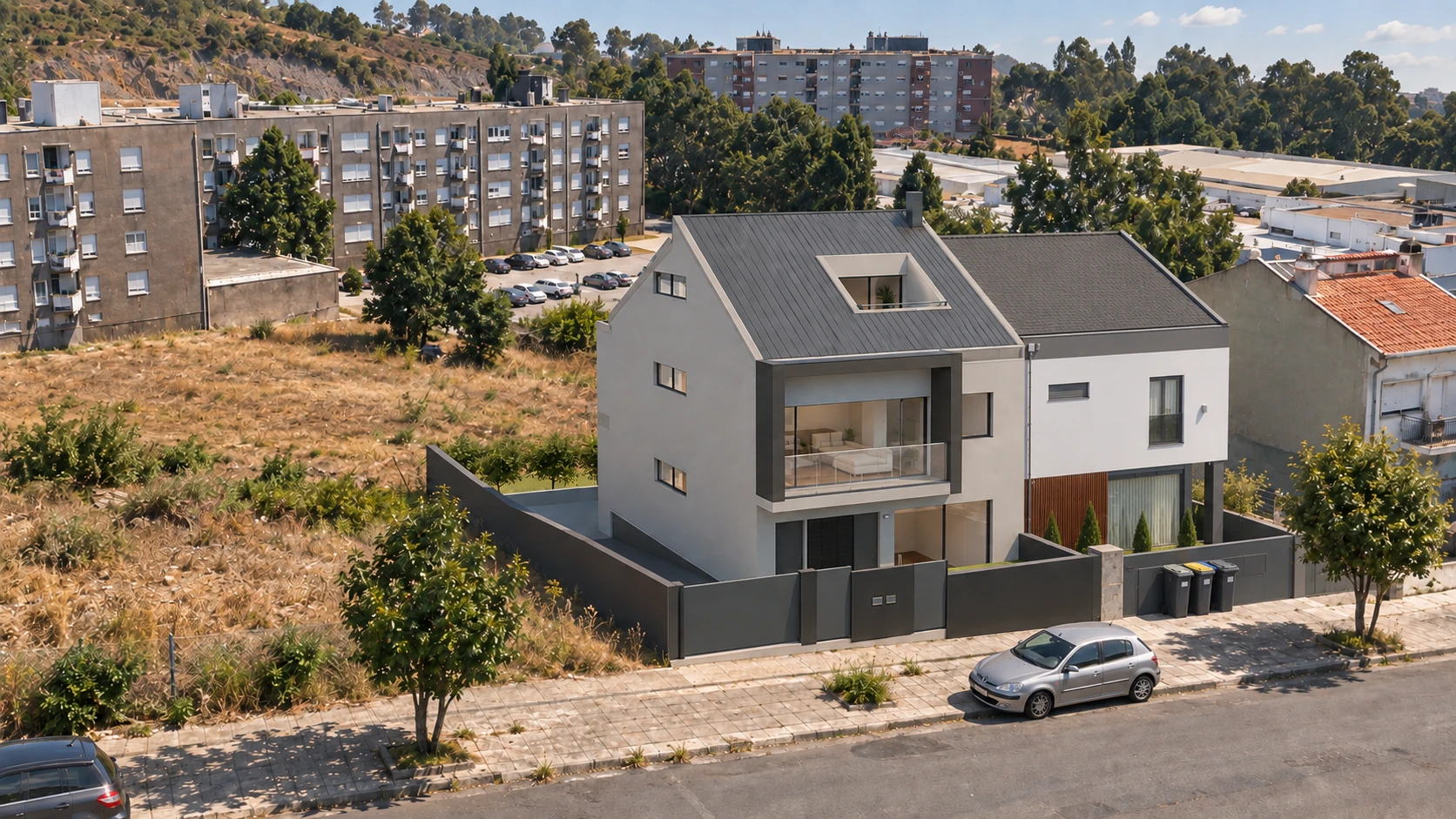

- 02
Fachada poente
A varanda envidraçada enquadra o primeiro andar e abre a casa à luz.

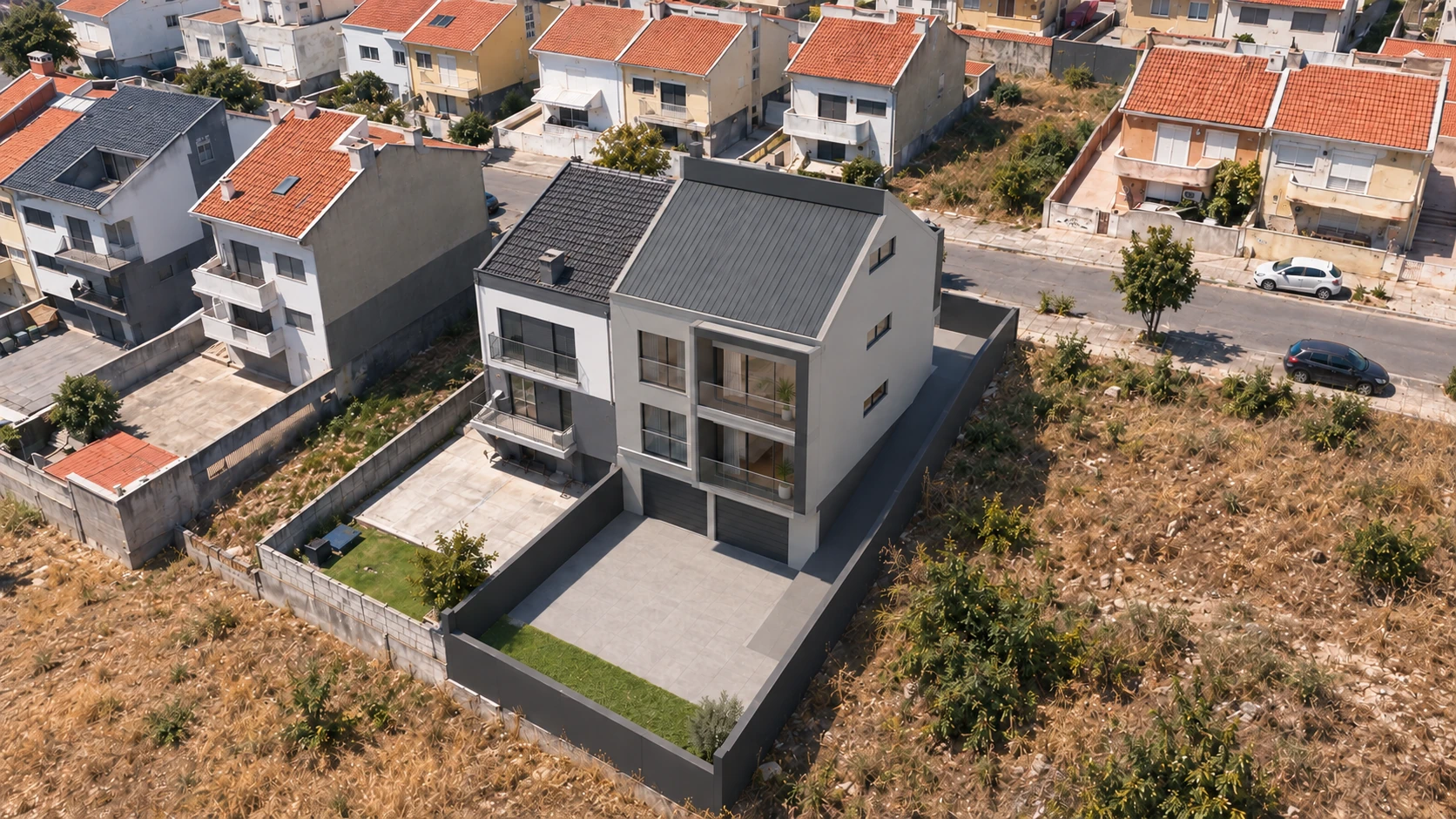

- 03
Fachada nascente
Varandas sobre o logradouro, garagens à cota da cave e a rampa que acompanha o declive.

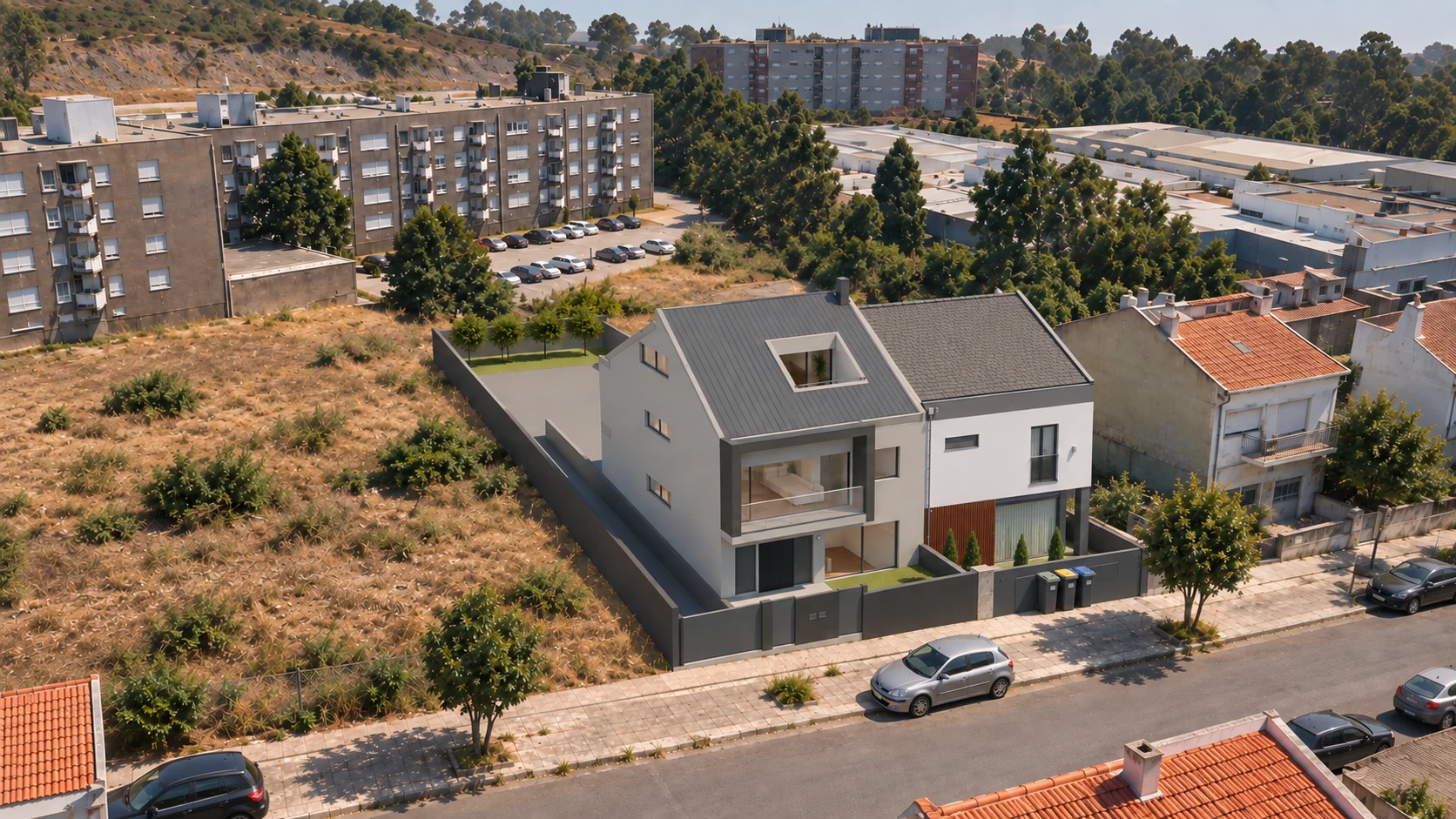

- 04
O lote
Uma leitura aérea da implantação, do acesso lateral e da cobertura.
03 / A matéria da casa
A identidade está
nos detalhes.
O cinzento claro, a ardósia e a transparência do vidro. Uma paleta contida que dá profundidade à fachada.
Um contorno escuro enquadra a varanda e dá espessura à fachada. O acabamento cerâmico remete para a textura da ardósia.
- Material
- Cerâmico de aspeto ardósia
- Referência
- Revigrés ou equivalente · preto
Vãos amplos e guardas transparentes prolongam a relação com a rua. A caixilharia escura desenha os limites do vidro.
- Vãos
- Vidro duplo incolor · metal RAL 7016
- Guardas
- Vidro laminado temperado
A superfície clara unifica o volume e deixa a luz revelar as suas arestas. O contraste com os elementos escuros mantém a leitura simples.
- Sistema
- Isolamento exterior ETICS
- Cor de projeto
- CIN 7467 · Concrete
Materiais previstos no projeto de arquitetura de Pedro Marques dos Santos · abril de 2026. As texturas apresentadas são ilustrativas.
Percorrer a casa em 3D03 / Os interiores
Espaços para
viver dentro.
Uma primeira atmosfera para a sala e a suite da fração B. As imagens são ilustrativas e poderão ser substituídas por fotografias do interior.
01
Sala e cozinha
02
Quarto suite
04 / Modelo exterior
A arquitetura
nas suas mãos.
Rode o exterior, percorra as fachadas e veja o modelo no local em diferentes horas do dia.
Sombras de contacto, brilho suave e tratamento de cor. Desligue para comparar o mesmo enquadramento.
Selecione o exterior ou a vista no local para iniciar.
Arraste para rodar o modelo. Escolha uma fachada para mudar de ponto de vista.
Cotas · datum altimétrico 192,30 m
Quatro níveis,
um só declive.
- 01
Cave
Ao nível do jardim, no ponto mais baixo do lote.
189,50 - 02
Rés do chão
Entradas independentes a partir da rua.
192,30 - 03
Primeiro andar
Sala, cozinha e suite da fração B.
195,35 - 04
Vão do telhado
Com o terraço recortado na cobertura.
198,40
No local
A casa,
no seu lugar.
Uma frente de rua habitada, uma casa contígua e terrenos abertos no tardoz. Explore o modelo sobre a envolvente real e escolha a estação e a hora para estudar a luz.
Imagem reconstruída a partir das referências do local
Entrega
Do modelo
à apresentação.
- 01
Modelo Blender
.blend · 10,5 MB - 02
Modelo completo GLB
glTF 2.0 · 6,9 MB - 03
Vista exterior ilustrativa
WebP · alta resolução - 04
Notas de validação
Markdown · 10 kB
Estado de validação e âmbito
Esta é uma reconstrução para revisão. As cotas principais e os materiais de fachada foram usados como referência; não está certificada a correspondência integral de todos os detalhes.
A memória de estabilidade não contém plantas de localização suficientes para modelar e identificar todas as fundações, vigas e pilares. O mobiliário, as tonalidades interiores e as espécies vegetais são representações indicativas. As escadas, o perímetro do terreno e os pormenores sem cotas completas requerem validação adicional.
O modelo 3D mantém um contexto neutro. As quatro imagens exteriores foram reconstruídas com IA a partir do modelo e das referências da envolvente real fornecidas: a habitação contígua, os terrenos abertos e os edifícios do bairro. São visualizações da proposta, com luz e texturas interpretadas, e não fotografias do estado atual nem um levantamento exato da vizinhança. Os interiores são propostas de ambiente, não uma especificação de acabamentos. A vista "No local" coloca o mesmo modelo sobre o 3D fotorrealista da Google (via Cesium ion), georreferenciado pela planta de implantação (ETRS89/PT-TM06) e assente no terreno pelas cotas do levantamento topográfico. A envolvente é fotogrametria da Google, com precisão métrica e data de captura desconhecida; não substitui um levantamento.
